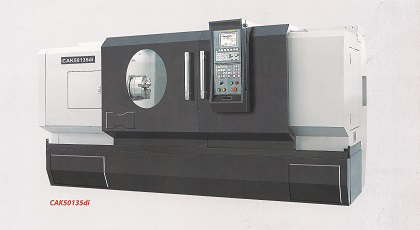

Los tornos GTOCAK50/61 construidos sobre una estructura establecida, una interfaz estable y una calidad confiable, son tornos económicos, prácticos y de tipo universal. Son ampliamente utilizados en industrias tales como la automotriz, petrolera, militar, etc. y son la principal opción seleccionada por los usuarios domésticos.

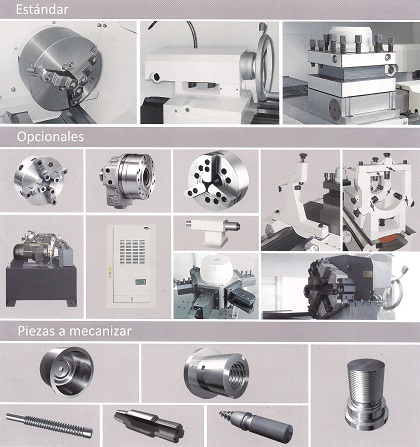

Esta serie tiene una gama completa de capacidades, y puede utilizarse para mecanizar superficies internas y externas de piezas de trabajo cilíndricas y en forma de disco, superficies curvilíneas, superficies de arco, roscas, agujeros, etc. También se puede usar para mecanizar superficies no curvas circulares, y para escariar.
| DETALLES TECNICOS |
||||||
Unidades |
GTOCAK50j |
GTOCAK50i | GTOCAK61j | CAK61i | ||
| Movimiento máx. sobre el banco | mm | 500 | 500 | 610 | 610 | |
| Palmo de guía | mm | 400 | 400 | 400 | 400 | |
| Longitud de pieza máx. | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 560 1390 1900 | 640 890 1390 1900 | |
| Longitud de corte máx. | mm |
600 850 1350 1860 | 600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
|
| Diámetro de corte máx. | Con herramienta vertical | mm | 500(vertical, 4 estaciones) 360 (vertical, 6 estaciones) |
500(vertical, 4 estaciones) 360 (vertical, 6 estaciones) |
610(vertical, 4 estaciones) 480(vertical, 6 estaciones) |
610(vertical, 4 estaciones) 480(vertical, 6 estaciones) |
| Movimiento máx. sobre la corredera | mm | 300 | 300 | 370 | 370 | |
| Diámetro de corte máx. | Con herramienta horizontal | mm | 400 | 400 | 500 | 500 |
Movimiento máx. sobre la corredera
|
mm | 280 |
280 | 350 |
350 |
|
| Nariz del husillo | mm |
A8 | A8 | A8 | A8 | |
| Plato | Manual | 250 | 250 | 250 | 250 |
|
| Cono interno de la nariz del husillo | 1:20 | 1:20 | 1:20 | 1:20 | ||
| Agujero del eje | mm | 70 | 70 | 70 | 70 | |
| Velocidad del husillo | Doble - Velocidad del motor | n | 12 steps |
/ |
12 steps |
/ |
| Motor de inversión | n | / | Auto 3 pasos sin escalonamientos | Auto 3 pasos sin escalonamientos |
||
| Motor principal | Doble - velocidad de motor | kW | 6.5/8 | / | 6.5/8 | / |
| Motor de inversión | kW | / | 7.5 | / | 7.5 | |
| Altura del centro | Desde el banco | mm | 250 | 250 |
305 | 305 |
| Desde el suelo | mm | 1130 | 1130 | 1185 | 1185 | |
| Trazo del eje X | mm | 250 | 250 | 305 | 305 | |
| Trazo del eje Z | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | |
| Precisión de la pieza | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
| Poder de la fuente de alimentación principal | kW | 15 | 15 | 15 | 15 | |
| Max. peso de carga (tipo disco) | kg | 600 | 600 | 600 | 600 | |
| Max. peso de carga (tipo de eje) | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | |
| Peso de la máquina (peso neto / peso bruto) | 640 | kg | 2100/4160 | 2100/4160 | 2200/4260 | 2200/4260 |
| 890 | kg | 2300/4590 | 2300/4590 | 2400/4690 | 2400/4690 | |
| 1390 | kg | 2600/5400 | 2600/5400 | 2700/5500 | 2700/5500 | |
| 1900 | kg | 2900/3500 | 2900/3500 | 3000/3600 | 3000/3600 | |
| Dimensión de la caja | 640 | mm | 3200x2150x2160 | 3200x2150x2160 | 3200x2150x2160 | 3200x2150x2160 |
| 890 | mm | 3450x2150x2160 | 3450x2150x2160 | 3450x2150x2160 | 3450x2150x2160 | |
| 1390 | mm | 3950x2150x2185 | 3950x2150x2185 | 3950x2150x2185 | 3950x2150x2185 | |
| 1900 | mm | 4450x2150x2185 | 4450x2150x2185 | 4450x2150x2185 | 4450x2150x2185 | |

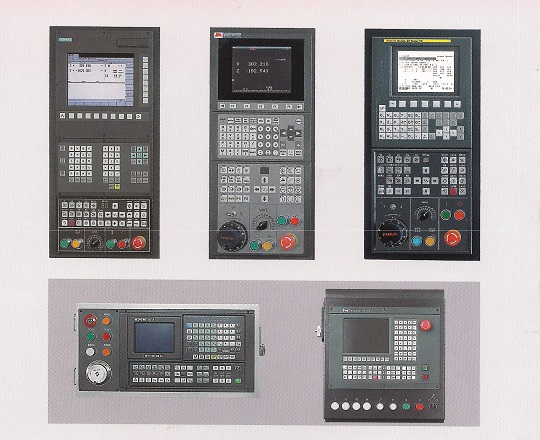

| Controles |
|
| Modelo del torno | Sistema CNC |
| CAK50b | SMTCL-NC100 |
| CAK50g | SIEMENS 802D |
| CAK50d | FANUC 0i Mate |
| CAK50n | Guangzhou CNC 980TD |
| CAK50s | Huazhong CNC 21T |
| CAK61b | SMTCL-NC100 |
| CAK61g | Siemens 820D |
CAK61d |
Fanuc 0i Mate |
| CAK61n | Guangzhou CNC 980TD |
| CAK61s | Huazhong CNC21T |
