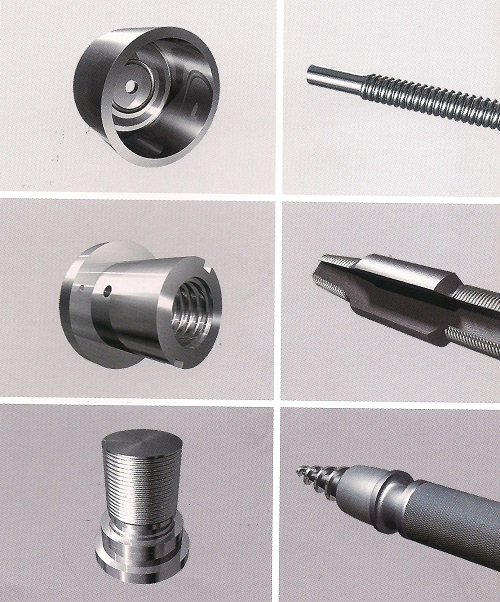

Esta serie de tornos CNC se utiliza principalmente para tornear varias piezas de trabajo con forma de eje, piezas de trabajo en forma de disco, roscas de muchos tipos y pasos, superficies de arco, superficies cónicas y superficies curvas internas o externas de separaciones rotatorias. La máquina puede convertir partes de materiales ferrosos, no ferrosos u otros materiales, incluso a alta velocidad si es necesario. Es muy adecuado para tornear piezas rotatorias con alta precisión, alta eficiencia y es ampliamente utilizado en industrias tales como la automotriz y la motocicleta, eléctrica-electrónica, aeroespacial, militar, etc.
| DETALLES TECNICOS |
|||||
Unidades |
GTOCAK63 |
GTOCAK80 | GTOCAK100Q | ||
| Movimiento máx. sobre el banco | mm | 630 | 800 | 1000 | |
| Palmo de guía | mm | 550 | 600 | 600 | |
| Longitud de pieza máx. | mm | 750 1500 3000 | 1500 3000 5000 | 1300 2800 4800 | |
| Longitud de corte máx. | mm |
600 1350 2850 | 1350 2850 4850 |
1300 |
|
| Diámetro de corte máx. | Torreta vertical | mm | 630 |
800 |
1000 |
| Movimiento máx. sobre la corredera | mm | 350 | 480 | 590 | |
| Diámetro de corte máx. | Con herramienta horizontal | mm | 500 | 600 | 700 |
Movimiento máx. sobre la corredera
|
mm | 350 |
440 | 590 |
|
| Nariz del husillo | mm |
D11 | D11 | D11 | |
| Plato | Manual | 325 | 325 | 500 | |
| Cono interno de la nariz del husillo | 1:20 | 1:20 | 1:20 | ||
| Diámetro del agujero del husillo | mm | 104 | 104 | 104 | |
| Motor principal | Motor de frecuenta variable | kW | 11 | 15 | 15 |
| Altura del centro | Desde el banco | mm | 315 | 400 |
510 |
| Desde el suelo | mm | 1110 | 1130 | 1240 | |
| Trayecto del eje X | mm | 320 | 420 | 505 | |
| Trayecto del eje Z | mm | 600/1350/2850 | 1350/2850/4850 | 1300/2800/4800 | |
| Velocidad rápida eje X/Z | m/min | 4/8 | 4/8 | 4/8 | |
| Precisión | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
| Diámetro / recorrido de la manga de contrapunto |
mm | 100/250 | 100/250 | 125/250 | |
| Capacidad total del suministro de energía | KVA | 22 | 22 | 30 | |
| Peso de la máquina (peso neto / peso bruto) | kg | 3900/4550(CAK6360) | 5500/6500(CAK80135) | ||
| kg | 4000/4800(CAK63135) | 6500/7860(CAK80285) | |||
| kg | 6000/7100(CAK63285) | 11000/13700(CAK80485) | |||
| Dimensión de la caja | mm | 3040X2070X2310(CAK6360) | 3940X2360X2400(CAK80135) | ||
| mm | 4100X1980X2370(CAK63135) | 5540X2360X2400(CAK80285) | |||
| mm | 5340X2080X2340(CAK63285) | 7910X2320X2450(CAK80485) | |||

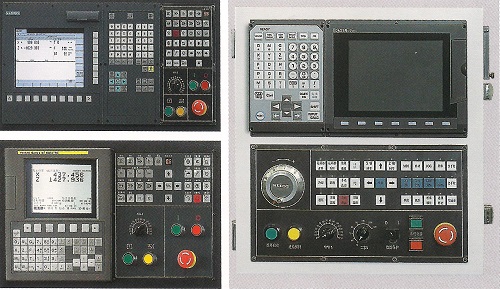

| Controles |
|
| Modelo del torno | Sistema CNC |
| CAK63b | SMTCL-NC100 |
| CAK63c | SIEMENS 802D |
| CAK63d | FANUC 0i Mate |
| CAK80b | SMTCL-NC100 |
| CAK80c | SIEMENS 802D |
| CAK80d | FANUC 0i Mate |
