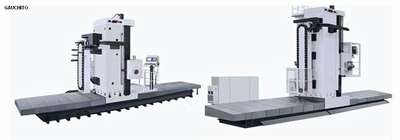

CENTRO DE MECANIZADO CNC DE FRESADO Y MANDRILADO
Y DE PISO SERIE GAU FBC
Máquinas fresadoras y mandriladoras CNC de piso
Características y aplicaciones de los centros de mecanizado CNC de fresado y mandrilado de piso:
Estas máquinas se caracterizan por sus rieles de acero templado para conseguir una alta rigidez, larga vida útil y excelente precisión. Todas las unidades pueden ser equipadas con una extensa gama de accesorios opcionales, incluyendo mesas giratorias CNC, cabezales de ángulo recto, cabezales enfrentados y cabezales universales.
Son ideales para procesos de taladrado, fresado, torneado, barrenado o roscado en piezas medianas o grandes en una amplia variedad de materiales, en particular para operaciones de perforación profunda en piezas de gran tamaño.
| Ítem | Unidades | FBC110 | FBC130 | FBC160 | FBC130r | FBC160r |
| Diámetro del husillo | mm | ∅110 | ∅130 | ∅160 | ∅130 | ∅160 |
| Cono del husillo | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| Diámetro del husillo fresador | mm | - | ∅221.44 | ∅260 | ∅221.44 | ∅260 |
| Velocidad del husillo | r/min | Oct-00 | Oct-00 | 10-1500 | 10-1500 | 10-1000 |
| Torque Máximo | N.m | 1300/1700 | 2500/3000 | 3500/4800 | 1855/2550 | 3000/4200 |
| Área de sección del espolón | mm | - | - | - | 480×480 | 480×480 |
| Recorrido de la columna | mm | 4000 (en pasos de 1000) | ||||
| Desplazamiento vertical del cabezal (transportador) Y mm | 1500 | 1600 | 2000 (Opcional 2500,3000) | |||
| Desplazamiento del husillo | mm | 550 | 800 | 1000 | 700 | 700 |
| Desplazamiento del espolón | mm | - | - | - | 700 | 700 |
| Potencia del motor principal | kW | 17/22.5 | 22/30 | 37/51 | 37/51 | 37/51 |
| Alimentación de corte x,y | mm/min | Ene-00 | Ene-00 | Ene-00 | Ene-00 | Ene-00 |
| Z, W | mm/min | W:1-2000 | W:1-3000 | W:1-3000 | Ene-00 | Ene-00 |
| Avance rápido | m/min | X,Y:9 W:2.4 | X,Y:8 W:3 | X,Y:9 W:3 | X,Y:6 Z,W:3 | X,Y:6 Z,W:3 |
| Capacidad del cargador | piezas | 40 | 40 | 40 | 40(60) | 40(60) |
| Especificación del vástago | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| Pin estándar | LDA-50 | LDA-50 | LDA-50 | LDA-50 | LDA-50 | |
| Precisión de posicionamiento | ||||||
| X, Y, Z, W | mm | X:0.02/1000 Y, W:0.016 | X:0.02/1000 Y, W:0.020 | X:0.02/1000 Y:0.026 W:0.020 | X,Y:0.026/1000 Z,W:0.030 | X,Y:0.026/1000 Z,W:0.030 |

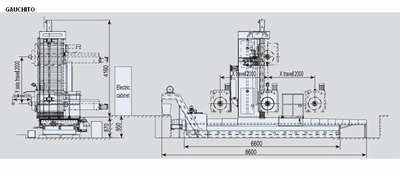

| Dimensiones generales de la máquina (Largo×Ancho×Alto) | mm | 8000×2993 | 8600×5120 | 10315×5410 | 8500×5310 | 8500×5310 |
| ×4500 | ×5030 | ×5260 | ×5552 | ×5552 | ||
| Peso de la máquina | kg | 30000 | 45000 | 55000 | 55000 | 65000 |
| Potencia total | KVA | 50 | 70 | 85 | 85 | 120 |
| Sistema CNC | SIEMENS 840D |
| Ítem | Unidades | HTK140 | HTK160 | HTK160 | HTK200 | HTK200 | HTK200 | HTK250 | HTK65 |
| ×160 | ×180 | ×200 | ×200 | ×200I | ×250 | ×300 | |||
| Área | mm | 1400× | 1600× | 1600× | 2000× | 2000× | 2000× | 2500× | 3000× |
| 1600 | 1800 | 2000 | 2000 | 2000 | 2500 | 3000 | 3500 | ||
| Desplazamiento | mm | 2000 | 2000 | 2000 | 2000 | 1600 | 1600 | 1600 | 2000 |
| (opcional | (opcional | (opcional | (opcional | (2000, | -2000 | -3000 | |||
| 1000,3 | 1000,3 | 1000,3 | 1000,3 | 3500) | |||||
| ,4000) | ,4000) | ,4000) | ,4000) | ||||||
| Velocidad | r/min | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Velocidad de Desplazamiento | mm/min | Ene-00 | Ene-00 | Ene-00 | Ene-00 | Ene-00 | Ene-00 | Ene-00 | 5000 |
| Precisión de posicionamiento | mm | 0.026 | 0.026 | 0.026 | 0.026 | 0.026 | 0.026 | 0.026 | 0.026 |
| B(4×90°) | sec | 18"(4") | 18"(4") | 18"(4") | 18"(4") | 18"(4") | 18"(4") | 18"(4") | 18"(4") |
| Repetibilidad | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| B(4×90°) | sec | 10"(4") | 10"(4") | 10"(4") | 10"(4") | 10"(4") | 10"(4") | 10"(4") | 10"(4") |
| Dimensiones | mm | 5000× | 5000× | 5000× | 5000× | 4830× | 4830× | 5238× | 7310× |
| 2200 | 2300 | 2300 | 2700 | 3339 | 3339 | 4000 | 4500 | ||
| ×1110 | ×1110 | ×1110 | ×1110 | ×1295 | ×1295 | ×1295 | ×1695 | ||
| Peso de la máquina | kg | 15500 | 16000 | 16500 | 17000 | 26000 | 28000 | 33000 | 60000 |
