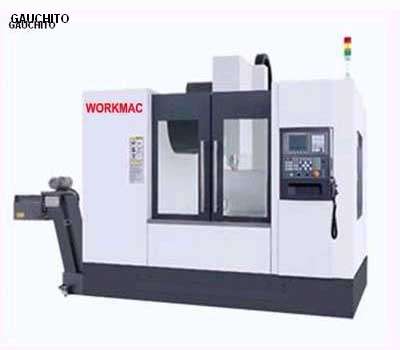

CENTRO DE MECANIZADO VERTICAL

Ver Más Fotos

↻ Vista 360°

CENTRO DE MECANIZADO VERTICAL

Empresa:

GAUCHITO FABRICA ARGENTINA SRL

Ciudad:

Avellaneda, BUENOS AIRES, Argentina

WhatsApp:

541154171123

PRECIO DE LISTA:

🔒 Iniciá sesión para ver el precio

Estado:

Nueva

Descripción:

CENTRO DE MECANIZADO

VERTICAL

Esta serie de centros de mecanizado vertical presenta una estructura unidas con guías de la más alta calidad, tornillos de bola y cojinetes para asegurar la mayor eficiencia de la máquina.

Los ejes X, Y y Z tienen vías lineales en los modelos mediano y pequeño (por debajo de WORK1000, incluyendo WORK1000), el cual puede producir una alta velocidad de alimentación.
Los ejes X, Y tienen una guía lineal, el eje Z tiene una desplazamiento cuadrado en el modelo grande (superior a WORK1100, incluyendo WORK1100), lo que puede asegurar la rigidez de la máquina.
La vía lineal de alta precisión importada garantiza un desplazamiento rápido, buena precisión de posicionamiento y largo tiempo de duración.
Los centros de mecanizado vertical WORK1300 y WORK1600 tienen 4 guías diseñadas en el eje Y, lo que soluciona los problemas de distorsión al extender la posición de la mesa y mejora la rigidez de la máquina.
Todas las juntas de movimiento como tornillo de bola, guía, cojinete están centralmente lubricados con un distribuidor de proporción constante y protección interna de bajo consumo de aceite, lo que asegura una lubricación adecuada.
El flujo de aceite puede retroceder hacia el tanque de recolección en la parte trasera de la máquina por medio de la estructura de diseño especial. Esto puede evitar la mezcla del aceite y el refrigerante, ahorrando el costo del usuario.
La guía y el tornillo de bola del eje Y tienen una cubierta de acero inoxidable separada para obtener un mejor efecto de eliminación del chip.
El diseño de estructura especial es completamente considerado para el manejo del proceso, el centro de mecanizado puede ser elevado o transportado por grúa o carretilla elevadora fácilmente.
El cargador de herramientas estándar es de tipo paraguas de costo efectivo. El cargador de herramientas tipo brazo es opcional para los clientes según sus pedidos para un tiempo más rápido de cambio de herramientas.
De acuerdo a las necesidades de los clientes, se pueden elegir una amplia variedad de accesorios opcionales, para el sistema de refrigeración, mesa giratoria de 4 ejes, dispositivo de medición de piezas de herramientas, etc.

Modelo			Unid.	WORK300	WORK500	WORK700	WORK 650 E	WORK 850E	WORK 700		WORK 850
Mesa de trabajo	Tamaño de la mesa de trabajo		mm	650x330	650x400	850x410	900x420	1000x500	800x420		1000x500
	Máx. capacidad de carga		kg	150	250	250	500	600	300		500
	Ranuras T		mm×N	14×3	14×3	14×3	18×3	18×5	18×3		18×5
Rango del mecanizado	Recorrido de la mesa de trabajo (eje X)		mm	300	500	700	650	850	700		850
	Recorrido de encaje (eje Y)		mm	300	400	400	400	500	420		510
	Recorrido de caja de husillos (eje Z)		mm	300	300	300	500	540	510		540
	Distancia desde la nariz a la sup de la mesa		mm	250-550	250-550	250-550	130-630	150-690	130-640		150-690
Husillo	Cono del husillo (7:4)			BT30	BT30	BT30	BT40	BT40			BT4
	Rango de velocidad del husillo		r/min	50-12000	50-12000	50-12000	50-8000	50-8000			50-8000
	Máx. torque del husillo		N.m	23.5	23.5	23.5	26.3	35.8	47.7		47.7
	Potencia del motor del husillo		kW	3.7	3.7	3.7	5.5/7.5	7.5/11	7.5/11		7.5/11
	Distancia desde el centro del husillo hasta la superficie de la columna guía		mm	388	388	388	530	580	529		600
	Impulso del husillo			Unión directa	Unión directa	Unión directa	Trans. por correa	Trans. por correa	Unión directa	Trans. por correa	Trans. por correa
Herramienta	Especificación del mango			MAS403: BT30	MAS403: BT30	MAS403: BT30	MAS403:BT40		MAS403: BT30	MAS403: BT40	MAS403: BT40
Herramienta	Especificaciones del perno de empuje			MAS403 : LDA-BT30			MAS403:LDA-BT40		MAS 403:LDA-BT30	MAS 403:LDA-BT40	MAS 403:LDA-BT40
Alimentación	velocidad de alimentación		mm/min	1-	1-	1-	1-	1-	1-		1-
	velocidad de alimentación		mm/min	30000	30000	30000	10000	10000	10000		10000
	Recorrido rápido	Eje X	m/ min	36	36	36	24	24	48		36
		Eje Y	m/ min	36	36	36	24	24	48		36
		Eje Z	m/ min	36	36	36	20	18	48		36
Almacén de herramientas	Tipo			Fórmula	Fórmula	Fórmula			Disco		Disco
	Tipo			torreta	torreta	torreta			Disco		Disco
	Capacidad		Pieza	14	14	14	16	16	16		24
	Longitud máx de herramienta		mm	250	250	250	200	250	200	300	300
	Peso máx. de herramienta		kg	2.5	2.5	2.5	7	7	5	7	7
	Tiempo de cambio de la herramienta (de herramienta a herramienta)		s	1.8	1.8	1.8	7	7	1.2	2.8	3.5
	Máx. diámetro de la herramienta	Lleno	mm	∅80	∅80	∅80	∅80	∅80	∅80		∅80
	Máx. diámetro de la herramienta	Ranura adyacente vacía	mm	∅120	∅120	∅120	∅125	∅125	∅125		∅150
Dimenensiones generales	L×W×H		mm	2150	2150	2150	2600	3150	2400		2840
				×1050	×1650	×2100	×2100	×2600	×2050		×2565
				×2900	×2900	×2900	×2400	×28 00	×3000		×2944
	Peso de la máquina		kg	1900	2000	2200	4500	5200	4000		7300
Control CNC				MITSU	MITSU	MITSU	FANUC	FANUC	FANUC		FANUC
				BISHI	BISHI	BISHI	0i	0i	0i MC		0i MC
				E68	E68	E68	MATE	M ATE

Modelo			Unid	WORK 1000	WORK1100		WORK 1300	WORK 1600(L)	WORK 2180	WORK 21100
Mesa de trabajo	Tamaño de la mesa de trabajo		mm	1200x500	1300×610		1400x700	1700×800 (2100x800)	1950×800 (2110x940)	2200×1000 (2400x1070)
	Máx. capacidad de carga		kg	500	1000		1000	2000	3000	3000
	Ranuras T		mm×N	18×5	18×5		18×5	22×5	22×5	22×5
Rango del mecanizado	Recorrido de la mesa de trabajo (eje X)		mm	1000	1100		1300	1600	2100	2100
	Recorrido de encaje (eje Y)		mm	510	610		700	800	800	800
	Recorrido de caja de husillos (eje Z)		mm	540	610		700	800	850	850
	Distancia desde la nariz a la superficie de la mesa		mm	150-690	150-760		140-840	200-1000	200-1050	200-1050
Husillo	Cono del husillo(7:24)			BT40	BT40	BT50	BT50	BT50	BT50	BT50
	Rango de velocidad del husillo		r/min	50-8000	50-7000	50-6000	50-6000	50-6000	20-4500	20-4500
	Máx. torque del husillo		N.m	47.7	70	95.4	95.4	95.4	381	381
	Potencia del motor del husillo		kW	7.5/11	Nov-15	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
	Distancia desde el centro del husillo hasta la superficie de la columna guía		mm	600	725		820	940	1040	1040
	Impulso del husillo			Trans. por correa	Trans. por correa		Trans. por correa	Trans. por correa	Engranaje	Engranaje
Herramienta	Especificación del mango			MAS403: BT40	MAS403:BT40	MAS403: BT50	MAS403: BT50	MAS403: BT50	MAS403: BT50	MAS403: BT50
Herramienta	Especificaciones del perno de empuje			MAS403: LDT-BT40	MAS403:LDA-BT40	MAS403:LDA-BT50	MAS403: LDT-BT50	MAS403: LDA-BT50	MAS403: LDA-BT50	MAS403: LDA-BT50
Alimenentación	Velocidad de alimentación		mm/min	1-10000	1-10000		1-10000	1-10000	Ene-00	Ene-00
	Recorrido rápido	Eje X	m/min	36	24		24	18	10	10
		Eje Y	m/min	36	24		24	18	10	10
		Eje Z	m/min	36	18		18	15	7	7
Almacén de herramientas	Tipo			Disco	Disco		Disco	Disco	Tipo de cadena	Tipo de cadena
	Capacidad		Pieza	24	24	20	20	20	32	32
	Longitud máx de herramienta		mm	300	300		300	300	350	350
	Peso máx. de herramienta		kg	7	7	15	15	15	15	15
	Tiempo de cambio de la herramienta (de herramienta a herramienta)		s	3.5	3.5		3.5	3.5	3.5	3.5
	Máx. diámetro de la herramientas	Lleno	mm	∅80	∅80	∅133	∅133	∅133	∅125	∅125
	Máx. diámetro de la herramientas	Ranura adyacente vacía	mm	∅150	∅150	∅250	∅250	∅250	∅190	∅190
Dimensiones generales	L×W×H		mm	2840×2565x 2944	2944×3225x3361		3600×3310x 3550	4300x3600x 3800	7075x4745x 4372	7075x4745x 4372
Dimensiones generales	Peso de la máquina		kg	7350	9500		12000	14000	24550	25500
Control CNC				FANUC 0i MC	FANUC 0i MC		FANUC 0i MC	FANUC 0i MC		FANUC 0i MC
